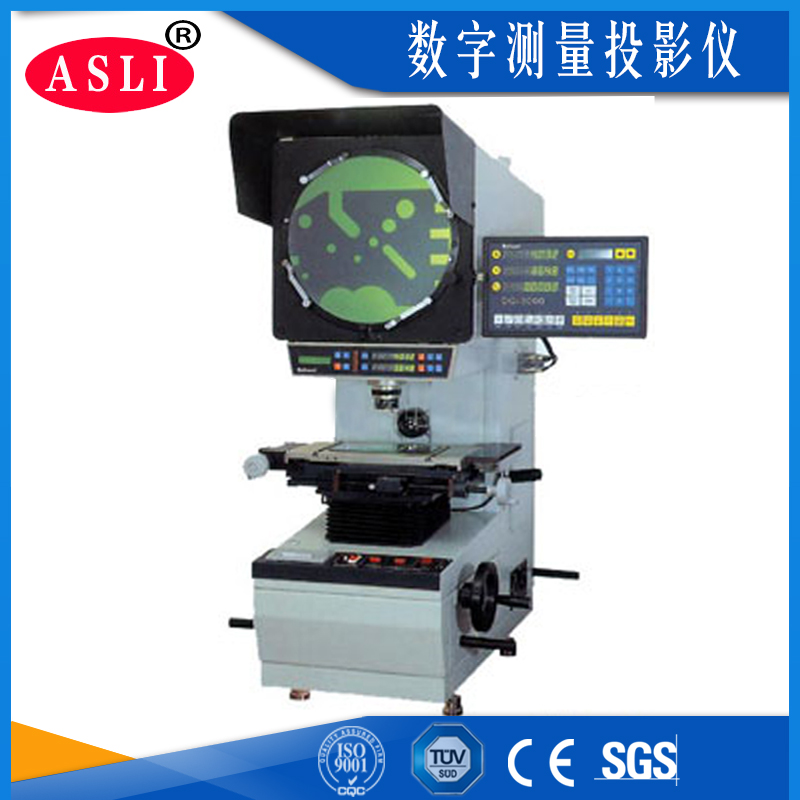

數字測量投影儀特點:
數字測量投影儀儀器光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達（3+L/75）um L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。
數字測量投影儀規格參數/可按客戶要求定制
|
儀 器 型 號 |
CPJ-3015 |
CPJ-3010A |
CPJ-3015A |
|
|
工作臺 |
金屬臺面尺寸 |
354 × 228 |
404 × 228 |
450 × 280 |
|
玻璃臺面尺寸 |
210 × 60 |
260× 160 |
306 × 196 |
|
|
X坐標行程 |
150 |
200 |
250 |
|
|
Y坐標行程 |
100 |
100 |
150 |
|
|
Z坐標行程 |
90(調焦) |
90(調焦) |
90(調焦) |
|
|
儀器測量精度(μm) |
3+L/75 |
3+L/50 |
4+L/50 |
|
|
X，Y坐標數顯分辨率 |
0．001mm |
|||
|
投影屏 |
投影屏尺寸 |
?312,使用范圍＞?300（刻有米字線） |
||
|
投影屏旋轉范圍 |
0～360° |
|||
|
旋轉角度數顯分辨率 |
1' 或 0.01° |
|||
|
物 鏡 |
放大倍數 |
10X(備) 20X(選) 50X (選) 100X (選) |
||
|
物方線視場 |
?30 ?15 ?6 ?3 |
|||
|
物方工作距 |
77.7 44.3 24.5 25.3 |
|||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離、角度測量。 |
|||
|
儀器照明 |
透射與反射照明光源均為24V ， 150W鹵素?zé)?/span> |
|||
|
儀器電源 |
110V/ 220V(AC)， 50/60HZ， 總功率400W |
|||
|
冷卻方式 |
強制風冷 ( 3只軸流風扇 ) |
|||
|
外形尺寸 |
長X寬X高 (mm) |
770 × 550 × 1100 |
||
|
儀器重量 |
單位Kg |
120 |
125 |
130 |
|
選配件 |
微型打印機、光學尋邊器、M2D軟件等；詳情請查閱投影儀附件說明。 |
|||
數字測量投影儀儀器用途:
數字測量投影儀系列全數字式測量投影儀是光、機、電一體化的精密測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
