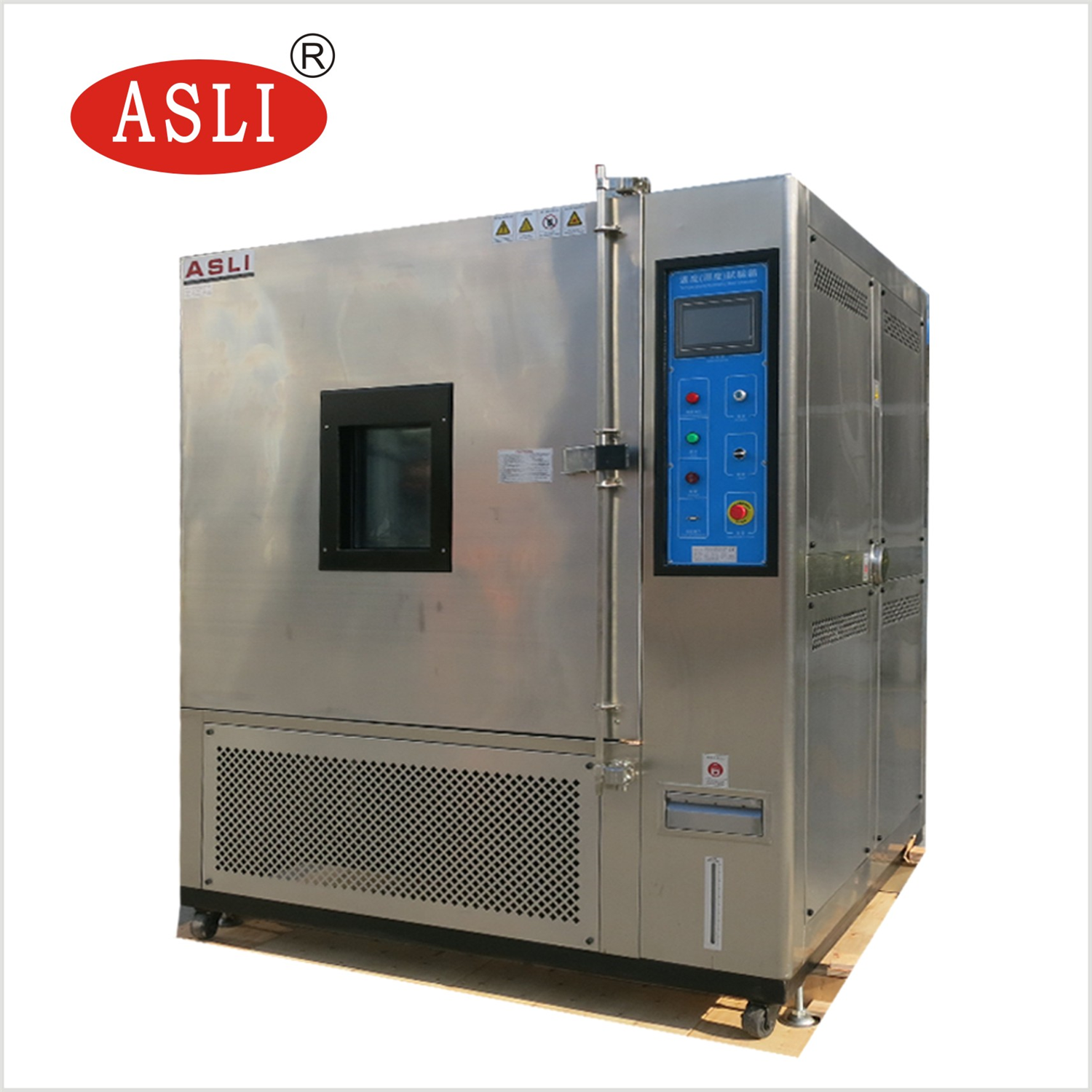

高低溫疲勞試驗箱 -主要試驗功能

加載方式：載荷—頻率

控制加載波形：正弦波

本設備配備可推進式特制高低溫環境條件試驗箱，可進行常溫和-40℃～200℃的高低溫環境條件試驗。通過特殊設計推進（出）機構，可實現有高低溫境條件和無高低溫環境條件兩用試驗功能。

技術參數

1、控制系統

采用微機控制

控制方式：位移或載荷—頻率閉環切換控制，可手動控制或自動控制，保證在不同的加載速率下能夠連續線性測控，控制穩定可靠。

加載波形：正弦波

數據采集：可實現對載荷、頻率、位移、溫度等數據的實時顯示和記錄。采集精度高，采集頻率≥200kHz。

安全性：對載荷、位移、壓力和溫度等具有參數設定和超限保護功能。

2、垂向作動器

1） 垂向作動器：1個 大載荷：±100kN

2） 行程：0~100mm

3） 加載頻率范圍：0.5~10Hz

3、液壓伺服油源

油源系統總流量≥80L/min，壓力21MPa，具有油源啟動的手控/遙控選擇，電控的“低壓-高壓”軟啟動，油溫自動保護，自動超壓保護等功能，節能，符合環保要求。

系統失控時自動鎖定油缸，起到保護作用。

油源設有溫控保護、煙霧報警等安全措施。

4、冷卻裝置

液壓油源可配置水冷卻裝置，對循環水再冷卻，溫度低于10℃。（用戶自配）

5、高低溫環境箱

內容積（長×寬×高）參考尺寸：0.2m×0.2m×0.2m（以樣品大外形尺寸為準）

調溫范圍：-40℃~ +200℃；溫度差：≤ 2 ℃

溫度偏差：高溫≤±2℃，低溫≤±3℃

溫度波動度：高溫≤±1℃，低溫≤±1.5℃

濕度范圍：30～98% R.H

連續工作時間：≥ 72 h

6、疲勞試驗結構指標

（1）工位空間（長×寬×高）：30mm×30mm×50mm

（2）工作臺輪廓（長×寬）： 1000mm×600mm（由高低溫箱外形尺寸度確定）

（3）整機輪廓（長×寬×高）：1.1m×0.6m×1.3m

7、系統精度

載荷測量誤差：≤1 %

位移測量誤差：≤1 %

動態測量誤差：≤2 %

8、本試驗臺具有100萬次循環的良好運行能力。

項目描述

1. 控制系統：采用位移與載荷數據閉環微機控制。

2. 控制方式：位移或載荷—頻率自動切換控制，手動控制與自動控制相結合；可變加載速率下連續線性測控，使控制功能穩定可靠。

3. 加載波形：正弦波

4. 數據采集：可實現對載荷、位移、頻率等數據實時顯示。高精度采集，采集頻率≥10K。

5. 安全性：對載荷、位移、壓力和溫度具有參數設定和超限保護功能。

6. 大載荷： 100kN±0.5% 分辨率：1/10000

7. 位移測量： 0～100mm±0.2mm 分辨率：0.1mm

8. 大振幅： ±15mm 頻率：0～10Hz

9. 變形測量：25mm±0.05mm 分辨率：0.005mm

10. 壓力測量： 0～21MPa±2kPa 分辨率：0.5 kPa；

11. 超限控制：

12. 負荷控制：+10%

13. 位移控制：±10mm

14. 壓力控制：+10%

15. 外徑控制：+20%

16. 樣品尺寸:15×15cm

17. 油溫控制：±5℃

18. 電壓保護：+10%

19. 欠壓保護：-15%

20. 漏電保護：有

液壓站參數：

變頻調速泵組:

a．工作壓力：21～28 MPa，大流量：80L/min

b． 15kW變頻調速1臺

c． 22kW軟啟動

作動器參數:

a．負荷：100kN

b．行程：0~100mm

c．壓力：31 MPa

d．工作振幅：±5mm（大值）

e．工作頻率：0.1～10Hz

f．位移閉環：內置配套差動變壓器
