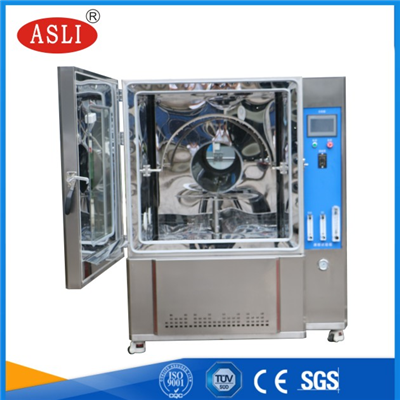

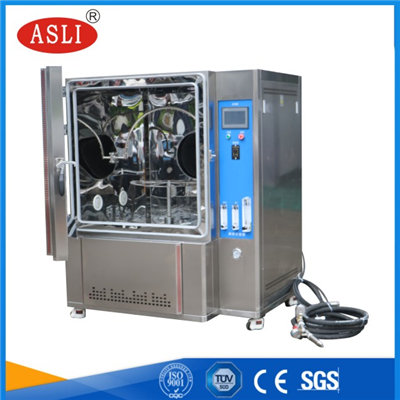

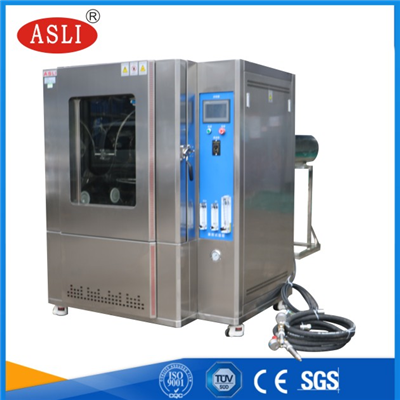

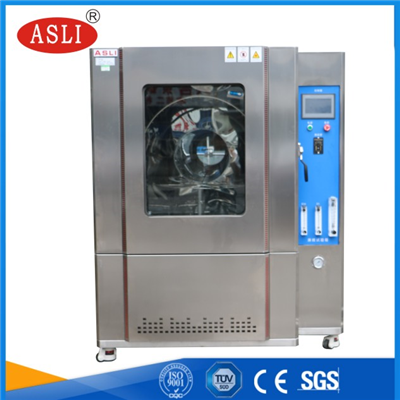

湛江防水淋雨試驗箱

產品介紹

湛江防水淋雨試驗箱-概要:

湛江防水淋雨試驗箱是外殼防護等級中的一種,為IPX34(等級分為外開式和箱體密閉式)，防護防水等級適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模
擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境.以達到檢測各種產品的防水性能。

湛江防水淋雨試驗箱性能指標/可按客戶要求訂制

型號	RT-1000
試樣限制	本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存
容積、重量和尺寸
標稱內容積	1000 L
內箱有效尺寸	W1000×H1000×D1000mm
外箱尺寸	約W1600×H1950×D1450mm
重量	約350㎏
工作噪音	≤75db在機臺正前方離機臺1.5米并離地面1.5米處測量
空氣開關	63A
使用電壓	AC220V；50/60HZ；1相3線；6平方的銅芯線
試樣電源（此項為選購）	1、配置DC : 12V；24V；36V；20A直流電源 2、預留可通電接口端子，客戶自行配置 3、在試驗箱內安裝防水插座，供電為AC220V；20A
供電條件和電源	AC220V單相 ; 電壓允許波動范圍5%；頻率允許波動范圍50/60ＨZ ；保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或無融絲開關，并且此開關須獨立控制，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；
性能技術指標：
使用環境條件	環境溫度為5℃～30℃ 、相對濕度≤85%（不結露）、試驗箱內無試樣條件下測得的數值。
水溫度范圍	標準機臺噴淋水溫不控制 ; 采用環境溫度 , 可根據需求選擇水溫控制型，水溫可控制在RT+15℃～75℃（選購）
噴淋量	1.2～2.5L/min
噴淋方式	擺管噴淋模式
擺管尺寸	擺管為180° ; 半圓型擺管擺管內管徑為 : ∮16mm , 擺管半徑為：R400 mm
擺動角度	以中心點向兩邊左右各擺動175°，共350°；此范圍內角度可任意設置
擺管控制方式	采用人機接口輸入，PLC輸出控制***馬達及吸收伺服馬達回饋信號控制擺管角度
噴淋擺管周期	3～12秒可調
試驗轉臺轉速	1～20r/min可調
試驗轉臺承重	≤50kg
試驗轉臺尺寸	∮350mm
噴嘴布置	噴嘴分布在垂直面兩側的90°圓弧上，噴嘴間中心間距為50mm
轉臺高度	可根據產品大小調節
噴嘴直徑	內徑1.2mm
試驗樣品固定（選購）	可根據產品形狀及尺寸訂做試驗樣品夾具（客戶需提供樣品詳細尺寸圖紙或?qū)嵨铮?
試驗滿足條件 IP3～IP4	GB/T 2423.38-2006/IEC 60068-2.18:2000中第二部分擺管噴淋實驗法 GB4208-2008/IEC60529-2001外殼防護等級
箱體結構	內箱材質：304#不銹鋼 1.0mm厚外箱材質：冷軋鋼板1.0mm厚烤漆處理或304#不銹鋼1.0mm厚（可選）控制箱和測試箱為整體式試驗箱底部安裝試件支撐轉臺高度可調 試驗箱底部回收噴淋用水噴淋擺管位于試驗箱中間位置

湛江防水淋雨試驗箱試驗等級:
湛江防水淋雨試驗箱對于可便攜式、戶外用以及汽車電子均有防水測試要求，在國際上不論是IEC、MIL或ETSI以及SAE均有制訂相對應的測試要求。
IEC/EN60529防水分為9個等級(等級0~等級8)，防水等級(e.g.IPX4-防水等級4)：Level0:完全防水無保護
Level1:垂直方向滴水應無有害影響
Level2:外殼的各垂直面在15°范圍內傾斜時，垂直滴水應無有害影響
Level3:各垂直面60°范圍內淋水，無有害影響
Level4:向外殼各方向濺水無有害影響
Level5:向外殼各個方向噴水無有害影響
Level6:向外殼各個方向強烈噴水無有害影響
Level7:浸入規定壓力的水中經規定時間后外殼進水量不致達到有害程度
Level8:按生產廠和用戶雙方同意的條件（應比Level7嚴酷）持續潛水后外殼進水量不致達有害程度
Level9:高壓測試

湛江防水淋雨試驗箱材質結構
1、外箱材質：均采用優質（t=1.2mm）A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；
2、內箱材質：采用進口高級不銹鋼（SUS304）
3、保溫材質：硬質聚氨酯泡沫+玻璃纖維
4、門保溫材質：玻璃纖維棉
5、旋轉工作臺：臺面為PVC硬質板（耐腐蝕）
6、接觸水的部份均為不銹鋼或銅質材料
湛江防水淋雨試驗箱符合標準
粉塵試驗箱具有較寬的溫濕度調節控制范圍，可滿足國家標準GB4208，GB/T2423.37-198《電工電子產品基本環境試驗規程》。
湛江防水淋雨試驗箱(擺管式)概要：
湛江防水淋雨試驗箱(擺管式)外殼防護防水等級適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境.以達到檢測各種產品的防水性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。
湛江防水淋雨試驗箱性能指標
1．工作室尺寸：500L
2．試驗用塵濃度：干燥滑石粉2Kg/m
3．砂塵粒徑：1～10um（粒徑≤5um占50%以上）
4．篩網標稱線徑：50um
5．篩網間標稱距離：75um
6．試驗箱溫度RT+10～50℃
7．電壓：220v/50Hz（配備試驗電源接口）
湛江防水淋雨試驗箱箱體結構
箱體外殼材料：優質鋼板噴塑處理。
內膽材料：進口SUS不銹鋼光板。
可視玻璃門，便于觀測試驗箱體內被測試樣狀況。
試驗箱底部采用高品質可固定式PU活動輪。
試驗箱底部有更換粉塵裝置
粉塵試驗箱-控制系統
粉塵試驗箱可編程控制器分別對chuichen風機、粉塵振動和總的試驗時間進行單獨或集體的時間
控制。試驗時間最大為99小時59分。箱內風速可調（通過變頻器自動調節）
湛江防水淋雨試驗箱材質與特點：
1、試驗箱內殼為SUS304優質不銹鋼板
2、試驗箱外殼為優質冷軋板靜電噴塑
3、chuichen電機為特制不銹鋼殼體，密封性強，噪音低，風速高
4、箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚于吹氣孔旁
5、箱門上設有觀察窗，可在chuichen停止時觀察箱內試樣狀態
