1. 產品名稱
型 號

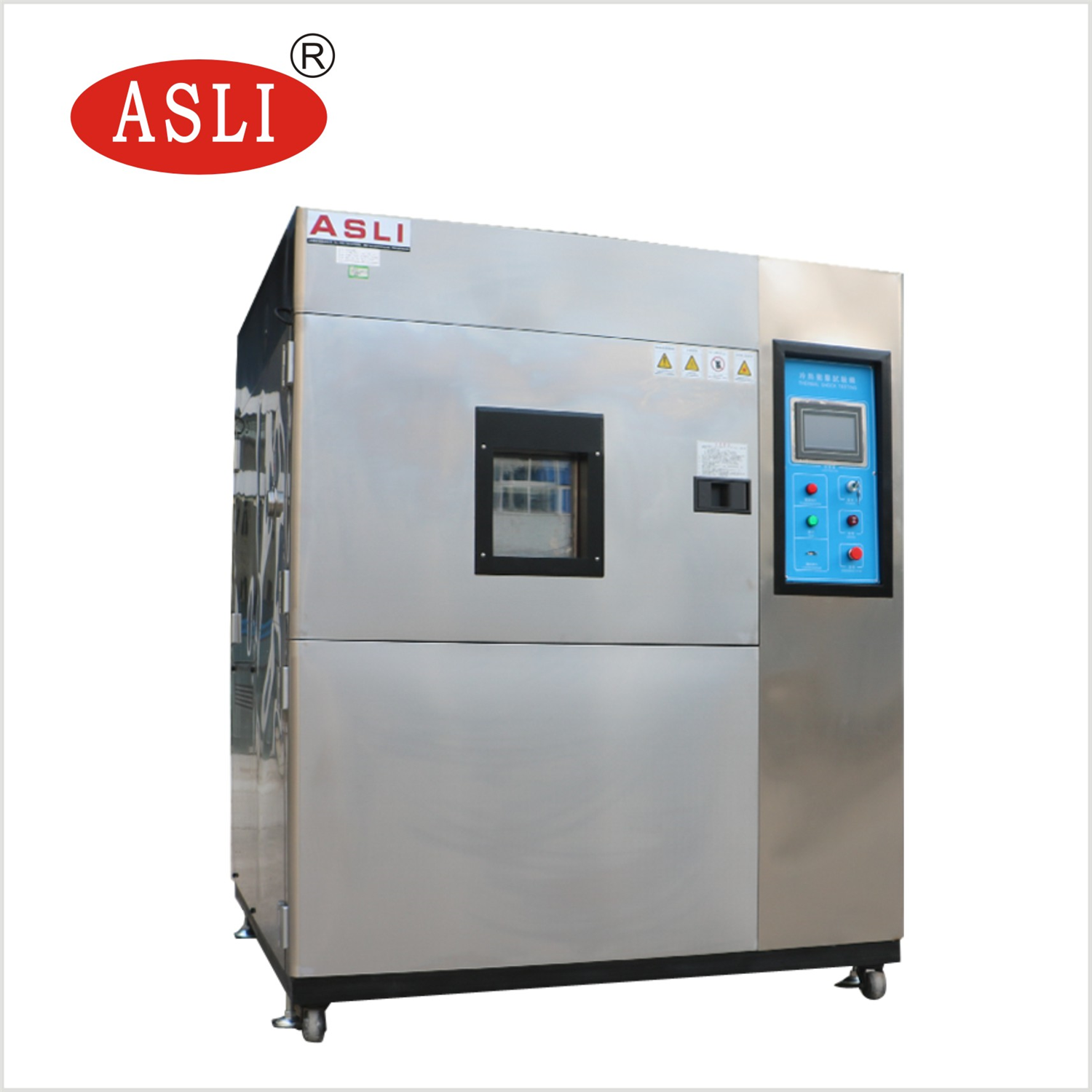

| 冷熱衝擊試驗箱( 三箱式 )
TS - 49A
|
2. 試樣限制
| 本試驗設備禁止：
易燃、易爆、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
|
3 . 容積、尺寸
|
3.1．內箱容積 :
3.2. 內箱尺寸 :
3.3. 外型尺寸 :
3.4. 大約重量 :
| 49 L
W400 X H350 x D350mm
約W1450 X H1800 x D1450mm
約390㎏
|
4. 設備性能
|
4.1. 環境條件
4.2. 測試方法
| 環境溫度為+25℃、相對濕度≤85%(不結露)、試驗箱內無試樣條件下；
GB / T 5170.2-1996 溫度試驗設備
|
4.3. 高低溫區溫 度蓄溫范圍
| 高溫區預熱溫度 ：RT ～ 200℃
低溫區預冷溫度 ：RT ～ - 55℃
|
4.4. 試驗區溫度
可使用范圍
| 高溫溫度 ：60℃ ～ 150℃
低溫溫度 ：-10℃ ～ -40℃ / 限-45℃
|
4.5. 設備精度
| 解析精度 ：0.1℃ ;
控制精度 ：±0.5℃ ;
分佈均勻度 ：±2.5℃%（100℃時） ; ±3.5℃%（150℃時）.
|
4.6. 預熱區溫度
升溫 時 間
| 開機時室溫25℃ ～ 200 ℃ 約需 58 分鐘左右（平均3.0℃ / 分鐘） ; 非線性空載
|
4.7. 預冷區溫度
降溫 時 間
| 開機時室溫25℃ ～ -55 ℃ 約需 80 分鐘左右（平均1.0℃ / 分鐘） ; 非線性空載
|
4.8. 風門轉換時間
| 小於5秒鍾以內
|
4.9. 測試區 溫度 恢 復 時 間
| 小於5分鍾以內 ;
( 恢復條件爲高低溫沖擊恒溫駐留時間各為30 M ～ 12 H以內).
|
4.10.設備采用材質
| 內箱材質 : SUS#304耐熱耐寒不銹鋼板
外箱材質 : SUS#304耐熱耐寒不銹鋼板或者是烤漆（米白色）
|
4.11. 冷熱 衝擊運
行 曲 線 圖
|
|
4.12. 滿 足 試
驗 標 準
| GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GJB 150.3-1986 高溫試驗
GJB 150.4-1986 低溫試驗
IEC68-2-1 試驗A： 寒冷.
IEC68-2-2 試驗B： 干熱.
GB 11158《高溫試驗箱技術條件》
GB/T 2423.2《電工電子產品基本環境試驗規程試驗B：高溫試驗方法》.
|
5 .結構特征
|
5.1. 設備機械結構
| 結構 ：分為高溫儲存區、低溫儲存區、產品測試區三廂式結構
外壁材料 ：SUS#304耐熱耐寒不銹鋼板或者是烤漆（米白色）.
內壁材料 ：SUS#304耐熱耐寒不銹鋼板.
箱體保溫材料 ：硬質聚氨酯泡沫 + 玻璃纖維.
門保溫材料 ：硬質聚氨酯泡沫 + 玻璃纖維.
|
5.2. 設備工作原理
| 測試樣品置于樣品架 ，由氣缸驅動蓄熱區或蓄冷區的閥門 ，以動作之需要打開DAMPER ，引導冷熱氣流導入測試箱內 ，從而達到快速冷熱沖擊之效果 ，平衡調溫控制系統（TBHC）+ 特殊設計送風循環風道，以P.I.D.方式控制S.S.R ；使系統之加熱量等于熱之損耗量 ， 故能長期穩定的使用.
|
5.3. 空氣調節通道
| 離心風機風輪，
不銹鋼加熱器，
鋁合金風輪，
密閉風道閥門，溫度傳感器
|
5.4. 設備試驗負載
| 指樣品沒有發熱源 ；體積不能超過試驗箱內箱容積的40% ，材質爲非金屬的產品。( 但是也可以根據用戶的特殊樣品定製 ，定製機型為選購項目 )。
|
5.5. 試 驗 箱
標準配置
| 視窗W300 x H400 三層真空層( 此為特殊規格選購型 )
平面嵌入式把手
門鉸鏈SUS #304
窗框 / 門框防凝露電熱裝，與視窗配套
不銹鋼SUS #304格柵式鋼板置物架
不銹鋼可調整間距置物架軌道
引線孔φ50mm及矽膠塞子一個
機臺腳輪采用移動調整擺放位置與強力螺栓固定 ( 500Kg/輪 )
|
5.6. 箱 門
| 單開門,由右往左開。
配觀察窗W450Xh300㎜( 此為特殊規格選購型 )
窗框 / 門框防凝露電熱裝，與視窗配套
|
5.7. 控制面板
| 溫控儀表顯示屏、電源鑰匙、報警器、緊急停車按鈕等。
|
5.8. 機 械 室
| 制冷機組、接水盤、排水孔。
|
5.9. 電路系統
| 配電板、排風窗口。
|
5.10. 加熱系統
| 鰭片式散熱管形電熱器加熱；空氣循環方式。
|
5.11.電源引線孔 及 排 水孔
| 位于箱體背面
|
6 . 制冷系統
|
6.1. 工作方式
| 復疊式機械制冷 ；風冷或者是水冷 ；視設備型號大小而定
|
6.2. 制冷壓縮機
| 歐美品牌低溫全密閉式或半密閉式壓縮機。
|
6.3. 蒸 發 器
| 鰭片式多段自動負載容量調整。
|
6.4. 冷 凝 器
| 冷分離式。
|
6.5. 膨脹系統
| 容量控制之冷凍系統（毛細管）
|
6.6 .制冷機控
制 方 式
| 控制系統的控制器根據試驗條件自動調節制冷機的運行工況
致冷系統采二元覆疊式冷凍 , 效果更快速.
蒸發壓力調節閥
壓縮機冷凍回路
|
6.7. 制冷劑及
冷凍管路
| 綠色環保冷媒；臭氧耗損指數為0
冷媒管路均通過氮?dú)夂附优c加正、負壓測漏試驗；
具有自動及手動除霜的功能.
內螺旋式K-TYPE冷媒銅管
|
6.8. 擴充性能
| 可預留液態氮控制閥；供快速降溫使用( 選購 ).
|
6.9. 送風循環
| 蓄熱區、蓄冷區采多翼式循環風扇，強制風量對流，提高均溫效率.
|
7. 控制系統
|
|
7.1. 溫度控制器
| 采用原裝進口微電腦彩色液晶顯示觸控式瑩幕 ,中英文表示，廣視角高對比之功能溫度控制器
|
7.2. 觸摸屏控 制器界面
|
|
7.3. 控制器規格
| 精度 : 溫度±0.1℃
分辨率 : 溫度±0.01℃
具有警報功能
溫度入力信號PT100
4組P.I.D控制參數設定
P.I.D自動演算.
溫度自動校正..
|
7.4. 畫面顯示功能
| 畫面對談式 ,無須按鍵輸入 ,屏幕直接觸摸選項.
溫度設定與實際值直接顯示.
可顯示目前執行程序段次.
運行時間顯示.
溫度實時曲線.
單獨測試條件編輯,.
中英文可任意切換
故障提示畫面顯示
屏幕可作背光調整..
|
7.5. 程 序 容量
及控制功能
| 可以使用的不同程序組有100個組別
每組程序組可以編1個條件段共100 段
每段時間設定99H59M
可重復執行循環命令100次
程序之制作采對談式 ,具有編輯、清除功能
單個定值條件時間設定999H59M
具有斷電程序記憶 ,復電后自動啟動
具RS-485電腦通訊接口
程序執行時顯示曲線
具有自動調節冷凍能力功能
具有預約啟動及關機功能.
具有日期 ,時間調整功能.
畫面鎖定功能.
|
8. 安全保護裝置
|
8.1. 制冷系統
| 壓縮機過流保護.
壓縮機超壓保護..
|
8.2. 試 驗 箱
| 可調式超溫保護
|
8.3. 其 它
| 欠相、逆相保護
氣壓欠缺保護
|
9. 其他配置
|
9.1. 試樣電源 控制端子
| 繼電器觸點控制，AC220V、2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開 ；選配功能）
|
9.2. 設備總電源 空 氣 開關
| AC380V 3相5線 63A ( 視設備型號大小而定 )
|
10. 選購(功能)附件 ; 下列的附件( 功能 )單獨報價，需要在合同或技術協議上特別說明
|
10.1. 標配電源線
| 五芯3相5線，視設備型號大小而定電纜1條 ；一般長度是2米
|
10.2. 引 線 孔 ( 標 配 )
| 引線孔有直徑φ50mm一個標配 ；φ80mm、φ100mm選購規格，其位置及數量在箱體結構允許及不影響性能的條件下可按用戶要求訂制.
|
10.3. 樣品架2層
| 有承重25kg / 層（標配） ； 50kg/層、100kg/層（選購）
|
10.4. 記錄儀選購 ( 功能)附件
| 選購件：浙大記錄儀（目前廠家一般采用市面流行的RS232電腦接口，自動記錄、自動儲存于電腦中，無需專用紙張）
|
10.5. 集 中 監 控 軟 件
| 用于遠程集中監控，隨集中監控軟件配RS-485/RS-232轉換器1個，
軟件使用環境：IBM PC兼容機，PⅡ以上CPU，128M以上內存，簡體中文Win7或簡體中文WindowsXP操作系統。
|
11. 運 輸
| 試驗箱為整體的方式運輸
|
11.1. 尺 寸
重 量
| 運輸尺寸（不含包裝）：參見 “外形尺寸”
運輸重量（不含包裝）：參見 “重量”
|
12. 使用條件
| 由用戶保證下列各項條件
|
12.1. 設 備 安 裝場 地
| 地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
設備周圍留有適當?shù)氖褂眉熬S護空間，
左右后頂部80CM；正面150CM。
|
12.2. 設備使用 環境條件
| 溫 度 ：5℃～30℃；實驗室溫度須要保證在30℃以下
相對濕度 ：≤85%（不結露）
氣 壓 ：86kPa～106kPa
|
12.3. 設 備 使 用 水 源
| 流量≥200kg/h ， 壓力0.1MPa～0.25MPa ( 水冷式水塔使用 )
|
12.4.供電電源
電源要求
使用電壓
使用氣源
空氣開關
| AC380V 3相5線 ( 視設備型號大小而定 )
電壓允許波動范圍 ：AC（380±5%）V
頻率允許波動范圍 ：50/60Hz。
保護地線接地電阻小于4Ω。
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關須是獨立供本設備使用的
五芯3線5線 10平方的銅芯線( 視設備的型號大小而定 )
AC380V±5%
0～6KG的高壓空氣接口一個
63Ａ或100Ａ( 視設備的型號大小而定 )
|
12.5. 冷卻水水溫 冷卻水水壓
水 塔 容 量
水 管 接 頭
| 循環冷卻水溫度 ：≤ +30℃
循環冷卻水壓力 ：0.25～0.4MPa
冷卻水管路系統的設計與施工應保證在額定流量下制冷機入口的壓力為0.25～0.4MPa ，制冷機出口到冷卻水塔的壓力不大于0.05 MPa
10 T左右( 視設備的型號大小而定 )
制冷機上備DN60內螺紋接頭1對
|
12.6. 對存放環 境的要求
| 設備不工作時，環境的溫度應保持5℃～+30℃以內
當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道（僅水冷型）
|
13. 售 后 服務
與保修期限
| 機器全系統免費保修壹年(天災或人為因素造成損壞除外) , 提供終身有償?shù)木S護服務.
|
14. 交 貨 期 限
| 簽訂合同訂金確認后 ，35個工作日內發貨 ；需方工廠交貨 , 我司提供免費包裝、運輸、人員培訓、安裝、調試等服務.
|
15. 隨 機 資 料
| 操作 說明書
保 修 卡
操 作 訓 練
|
16. 付 款 方 式
| 按商務合同的相關條款執行
|
