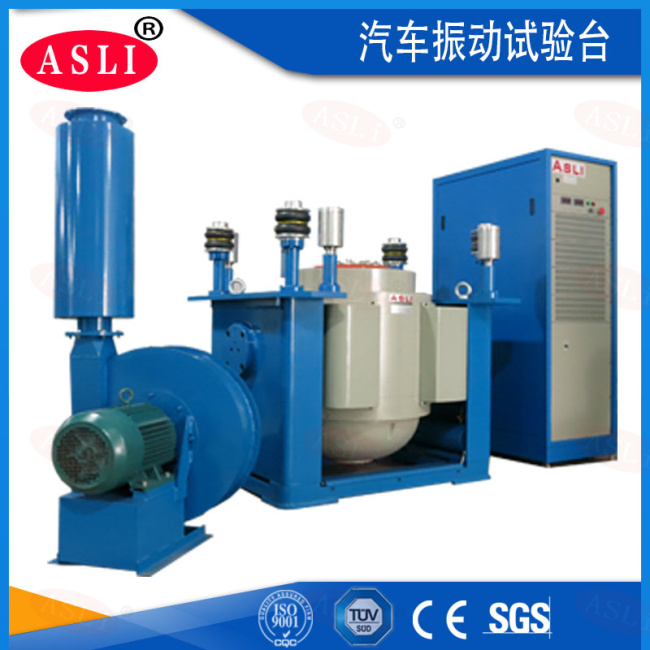

電磁式高頻振動試驗臺產品簡述:
電磁式高頻振動試驗臺采用“雙磁路結構”“自生成骨架動圈”“氣懸支承”“直線軸承和滾輪導向”“耳軸隔振”等現代先進技術和專用工藝，可分別完成三軸
的正弦振動試驗和寬帶隨機振動試驗，可完成經典(半正弦、梯形、後峰鋸齒)脈沖和沖擊響應譜試驗?？膳渲脷夂钕?，完成力學與氣侯多環境綜合試驗。
電磁式高頻振動試驗臺性能特點:
精心設計的動圈骨架，具有較高的-階軸向共振頻率。
雙磁路，漏磁低，結構緊湊、合理。
搖臂滾桿和進口直綫軸承的復合導向機構，導向剛度大、偏載能力強。
耳軸隔振勿需用專用地基，安裝移動方便。
先進的動圈繞制工藝，保證了動圈的高可靠性。
新型的風道設計，增強冷卻效果。
靜剛度大，動剛度小的承載氣囊，提高振動臺的承載能力，改善低頻性能。
電磁式高頻振動試驗臺技術指標/可按客戶要求定制
型號 | 額定正弦推力N | 額定隨機推力N | 頻率范圍Hz | 額定加速度m／s2 | 額定速度m／s | 額定位移(p-p)mm | *大負載kg | 運動部件等效重量kg | 工作臺尺寸mm |
ES-1 | 1000 | 800 | 5-4500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-1.5 | 1500 | 1200 | 5-4500 | 600 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-2 | 2000 | 1600 | 5-4000 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
ES-2a | 2000 | 1600 | 2-3000 | 250 | 1.4 | 40 | 140 | 8 | Φ230 |
ES-3 | 3000 | 2400 | 5-4000 | 1000 | 1.6 | 25 | 120 | 3 | Φ150 |
ES-3a | 3000 | 2100 | 2-3000 | 350 | 1.4 | 40 | 140 | 8.5 | Φ230 |
ES-6 | 6000 | 4800 | 5-3000 | 1000 | 1.6 | 25 | 200 | 6.0 | Φ200 |
ES-6a | 6000 | 4200 | 2-3000 | 500 | 1.4 | 51 | 300 | 12 | Φ230 |
ES-10 | 10000 | 8000 | 5-3000 | 1000 | 1.8 | 51 | 150 | 10 | Φ200 |
ES-20 | 20000 | 18000 | 5-3000 | 1000 | 2.0 | 51 | 300 | 20 | Φ320 |
ES-30 | 30000 | 30000 | 5-3000 | 1000 | 1.8 | 5l | 500 | 30 | Φ370 |
ES-40 | 40000 | 40000 | 5-3000 | 900 | 1.8 | 51 | 800 | 44 | Φ440 |
ES-50 | 50000 | 50000 | 5-2800 | 1000 | 1.8 | 51 | 800 | 50 | Φ440 |
ES-60 | 60000 | 50000 | 5-2800 | 830 | 1.8 | 51 | 800 | 60 | Φ440 |
ES-100 | 100000 | 80000 | 5-2200 | 850 | 1.8 | 51 | 1000 | 110 | Φ580 |
ES-160 | 160000 | 130000 | 5-2000 | 850 | 1.6 | 51 | 1200 | 164 | Φ600 |
電磁式高頻振動試驗臺:
型號 | 額定振弦推力N | 額定隨機推力N | 頻率范圍Hz | 額定加速度m/s2 | 額定速度m/s | 額定位移(p-p)mm | *大負載kg | 運動部件等效重量kg | 工作臺尺寸mm |
ES-20 | 20000 | 20000 | 2-2700Hz | 900 m/s2 | 2m/s | 90mm | 500kg | 20kg | 320mm |
ES-40 | 40000 | 40000 | 2-2500Hz | 1000 m/s2 | 2m/s | 90mm | 500kg | 34kg | 445mm |
水平滑臺性能特點:
以較小的載體(臺面)質量實驗較大的加速度和較高的工作頻率，提高整體負載能力及性能。
與振動臺-體設計(整體式)，鋼度好，安裝調試方便。
V形靜壓導軌，抗傾覆和抗偏載能力強。
內置式供油泵，結構緊湊、操作方便。
水平滑臺技術指標:
型 號 | 臺面尺寸mm | 頻率范圍Hz | 運動部件重量kg |
LT0303 | 300×300×22 | 5-1000 | 6.6 |
LT0404 | 400×400×22 | 5-l000 | 11.2 |
LT0505 | 500×500×25 | 5-1000 | 19.3 |
LT0606 | 600×600×25 | 5-1000 | 27.5 |
LT0707 | 700×700×25 | 5-800 | 36.8 |
LT0808 | 800×800×30 | 5-1000 | 57.7 |
LT 1010 | 1000× 1000×30 | 5-1000 | 89.1 |
LT 1212 | 1200× 1200×30 | 5-800 | 126 |
垂直擴展臺面性能特點:
VT擴展臺面及專用夾具，經過精密計算、精心設計、
從結構、材料、制作工藝上保證獲得用戶所需的*優性能。
垂直擴展臺面技術指標:
VT300(鎂) | 3.0 | 2000 | Φ300 |
VT400(鎂) | 6.5 | 2000 | Φ400 |
VT500(鎂) | 7.5 | 1500 | Φ500 |
VT600(鎂) | 24 | 1000 | Φ600 |
VT600(鎂) | 48 | 2000 | Φ600 |
VT0303 | 3 | 2000 | 300×300 |
VT0404 | 10 | 1500 | 400×400 |
VT0404 | 6.5 | 2000 | 400×400 |
VT0505 | 14 | 500 | 500×500 |
VT0505 | 26 | 800 | 500×500 |
VT0606 | 18 | 350 | 600×600 |
VT0606 | 26 | 500 | 600×600 |
VT0808 | 34 | 350 | 800×800 |
VTl010 | 76 | 350 | 1000×1000 |
VTl212(鎂) | 105 | 350 | 1200 × 1200 |
電磁式高頻振動試驗臺用途:
電磁式高頻振動試驗臺廣泛適用于國防、兵器、航空、航天、通訊、電子、電器、交通、家電等領域。根據需要，可為用戶提供氣侯、力學等多環境的綜合試驗裝置。用于各種產品的振動試驗。
