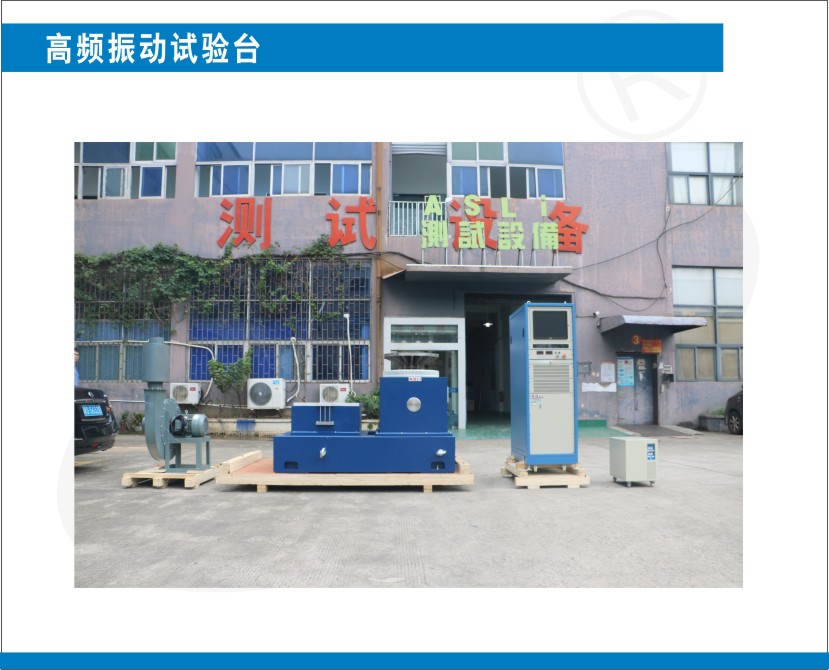

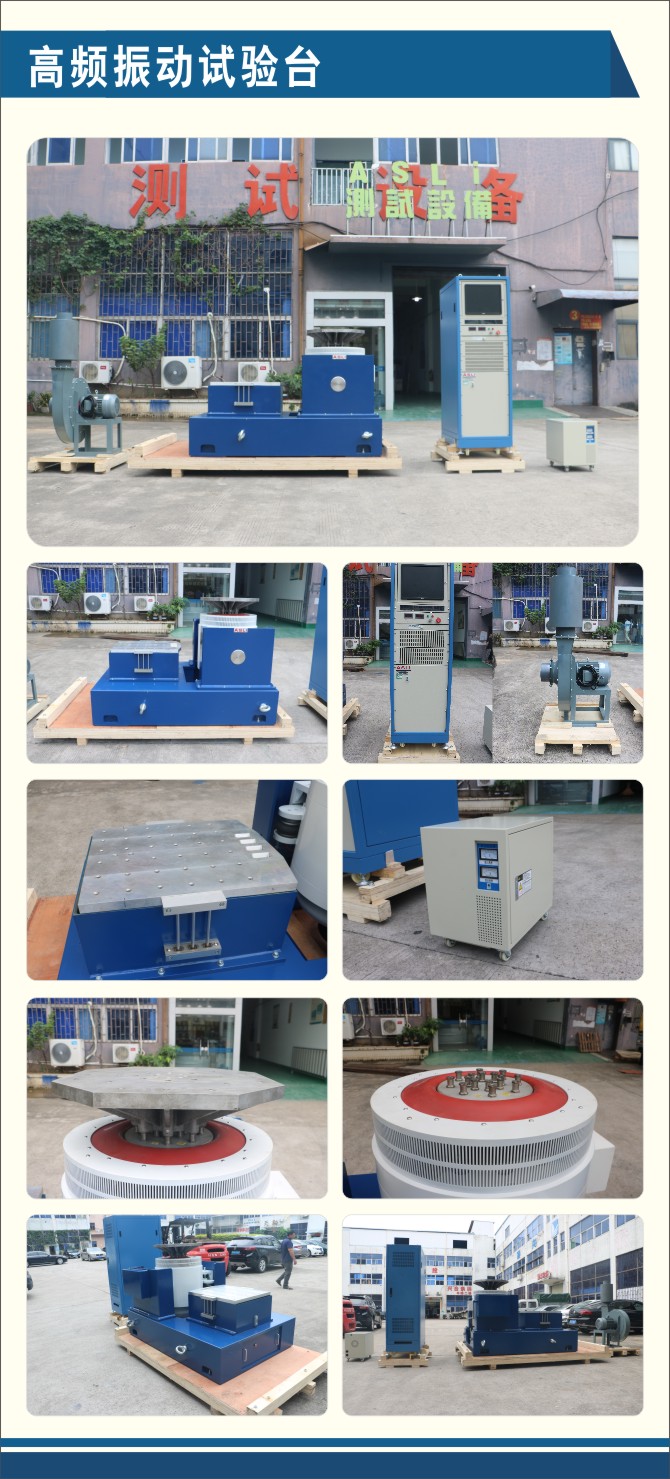

高頻振動試驗臺參數

1.1.1 振動臺：

1.1.1.1 正弦最大推力：≥50kN；

1.1.1.2 隨機最大推力：≥50kN；

1.1.1.3 最大沖擊推力：≥100kN；

1.1.1.4 工作頻率：1～2500Hz

1.1.1.5 最大正弦加速度：≥100g（空臺面）；

1.1.1.6 最大隨機均方根加速度：≥60grms（空臺面）；

1.1.1.7 最大沖擊加速度：≥200g（空臺面:200g-3ms）；

1.1.1.8 最大速度：≥2.0m/s（空臺面）；

1.1.1.9 最大位移：≥51mm（峰峰值）；

1.1.1.10 動圈直徑：Φ440mm；

1.1.1.11 動圈一階諧振頻率：≥2100Hz；

1.1.1.12 動圈最大負載：≥800kg；

1.1.1.13 臺面載荷連接點：至少在φ200mm、φ400mm分布圓上各均布8個M12、螺紋深度大于30mm的連接螺孔；

1.1.1.14 隔振彈簧：臺體與機座間配置上、下兩組空氣隔振彈簧，通過對中系統實現臺體位置的自動或手動調節；

1.1.1.15 急停按鈕：臺體合適位置設置急停按鈕；

1.1.1.16 吊裝與固定：臺體留有安裝用起吊孔，機座留有與地基安裝的連接孔；

1.1.1.17 臺體電纜：臺體內部的電纜須通過密封插頭引出；

1.1.1.18 放水閥門：臺體合適位置設置不銹鋼放水閥門，用以排除振動臺內部的冷凝水；

1.1.1.19 電纜保護措施：電纜和管路采用坦克鏈保護，并保證移動方便；

1.1.1.20 綜合試驗功能：能與氣候試驗分系統組合成系統，完成溫度、濕度、振動、高度等不同試驗環境組合的綜合環境的模擬；

1.1.1.21 水平滑臺臺面尺寸：500 mm×500mm；

1.1.1.22 水平滑臺載荷：≥1000kg；

1.1.1.23 水平滑臺振動加速度：≥45g；

1.1.1.24 水平滑臺沖擊加速度：≥100g(100g-6ms)；

1.1.2 功率放大器：

1.1.2.1 控制方式：PLC計算機控制、觸摸屏顯示、操作；

1.1.2.2 功能：提供滿足振動臺使用要求的驅動電流，實現系統的邏輯控制和全系統的保護功能；

1.1.2.3 狀態顯示：通過液晶顯示屏顯示系統的運行狀態；

1.1.2.4 保護功能：具備輸入電壓、柜門開關、模塊電流、模塊電壓等保護功能，具備接受勵磁單元、冷卻單元、振動臺臺體等分系統發出的緊急停機保護信號并進入相應的保護程序，實現系統的平穩停機；

1.1.2.5 遠程控制功能：在控制儀的控制計算機界面上控制功率放大器的開機、關機、增益大?。?/span>

1.1.2.6 急停按鈕：功放近端設置急停按鈕。

1.1.3 冷卻單元（內循環水）：

1.1.3.1 控制方式：PLC計算機控制、觸摸屏顯示、操作；

1.1.3.2 外循環水流量：＞160L/min；

1.1.3.3 外循環水壓力：0.25-0.4MPa；

1.1.3.4 保護功能：具備交換器輸入端和向振動臺供水水壓、水溫監測及保護功能，保護一旦發生，能向功率放大器發出保護信號。

1.1.4 冷卻機組的配置（外循環水）：

1.1.4.1 冷卻機組控制方式：PLC計算機控制、觸摸屏顯示、操作；

1.1.4.2 蓄水箱容積： 6m3（蓄水箱材料：304不銹鋼）；

1.1.4.3 附件：連接管子、管接頭、電纜線等附件；

1.1.4.4 冷卻機組工作能力：配套5T振動臺系統，連續工作24h不能出現超溫保護，應能正常工作。

1.1.5 對中系統：

1.1.5.1 控制方式：具備自動和手動；

1.1.5.2 控制精度：實現對振動臺臺體和動圈工作零位的自動調節。在振動臺分系統獨立工作、與氣候試驗分系統組合工作（氣候箱內氣壓范圍：常壓至1000Pa）時，對中系統均能在功放無輸出時的條件下實現動圈臺面、臺體與地面的相對位移小于1mm；

1.1.5.3 安裝位置：本系統可獨立或與氣候試驗系統組合工作，因此對中系統需安裝在便于操作的位置，不能影響操作。

1.1.6 移動裝置：

1.1.6.1 功能：振動臺配有電（氣）動行走裝置，通過行走裝置能推動振動臺整體移動，實現電動振動臺分系統與氣候試驗系統的對接和分離，能精確實現振動臺與氣候試驗箱的準確定位（滿足與氣候試驗系統的連接）；

1.1.6.2 振動臺移動范圍：振動臺可沿振動臺基礎長軸方向移動，采用導軌的方式導向或氣浮的方式移動，移動距離不小于6m，振動臺定位后能與基礎連接；

1.1.6.3 外形尺寸：供貨商在中標后半個月內提供系統的外形尺寸、系統的布局等。

1.1.7 供氣單元：

1.1.7.1 功能：為對中系統提供滿足要求的干燥壓縮空氣；

1.1.7.2 負壓源：系統的負壓源為氣候試驗的真空泵或本系統供貨商提供的真空系統，如利用氣候試驗分系統提供負壓源，須提供負壓源的技術要求；

1.1.7.3 噪聲：噪聲小于80dB。

1.1.8 振動控制器：

1.1.8.1 品牌要求：SD、DP、LMS、RULA等以上任一品牌的振動控制器；

1.1.8.2 控制功能：正弦掃頻振動模塊、正弦搜索與駐留模塊、隨機振動模塊、隨機加隨機振動模塊、隨機加正弦振動模塊、沖擊試驗模塊、沖擊響應譜控制模塊、瞬態沖擊控制模塊、功放遠程集中控制模塊、瞬態自由度快速均衡控制模塊、振動試驗系統快速故障診斷控制模塊；

1.1.8.3 輸出通道：1個標準的驅動通道、1個通道COLA輸出；

1.1.8.4 輸入通道：8個輸入通道（內置8個通道電荷放大器、內置8個通道恒流電源）；

1.1.8.5 控制儀保護：前面板LCD顯示屏顯示主要試驗條件，并配置一鍵急停按鈕；

1.1.8.6 隨機分辨率線數：400、800、1600、3200、6400、13000、26000、53000線；

1.1.8.7 隨機試驗分辨率線數驗證：按照JJG948-2018檢定規程要求，在5噸電動振動臺驗證動態范圍40dB，隨機試驗分辨率線數按照52500線設置，在此條件下均衡時間不超過30秒；

1.1.8.8 遠程控制：功放控制：同一個軟件界面中可遠程操控功放的啟動、停止、復位，調節功放的增益大小，避免來回奔走，進出試驗現場，提高試驗效率；

1.1.8.9 控制計算機：主流配置、容量≥512G的固態硬盤、獨立顯卡、≥8G內存、≥25英寸顯示器、鍵盤、鼠標以及USB接口，提供操作系統及振動控制軟件；

1.1.8.10 打印機：配置A4激光打印機，可完成控制結果輸出；

傳感器：品牌為 PCB、Dvtran、奇上樂等同檔次產品。其中10個單向微型傳感器(溫度范圍：-71℃～ +200℃及12根進口低噪聲信號線(線長 15米)
