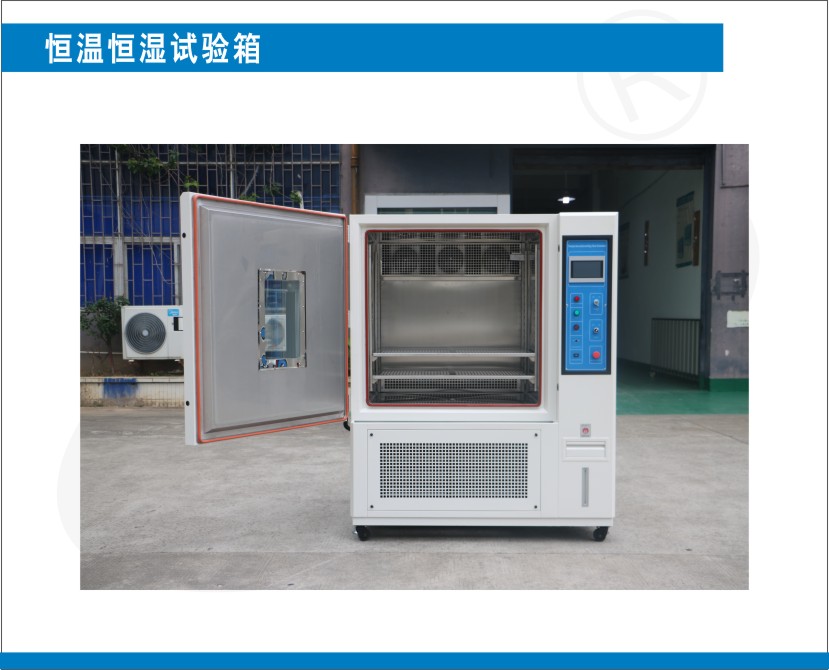

0℃恒溫恒濕測試設備工作原理

一、功能介紹

       具有定值溫度及斜率設定功能

       具有保持、跳段、待機及兩組時間信號輸出功能

       具有冷機/熱機啟動選擇功能

       具有溫度顯示值修正功能

       具有溫度感測體校正功能

       具有壓縮機自動停開功能

       具有預約起動/停止運轉功能

       具有暫停記錄功能

       具有停電記憶功能：當斷電后，程序數據記憶可保持6個月

       具有定值溫度及斜率設定功能

       具有保持、跳段、待機及兩組時間信號輸出功能

二、執行標準：

       本試驗箱滿足國家標準GB/T2423.3《電子電工產品環境試驗Ca:高溫試驗方法》,

       GB10589-89低溫試驗技術條,

       GB/T2423.4-93.507.2交變濕熱試驗，

       GB/T2423.3-93恒溫恒濕試驗方法及GJB150、IEC等標準的要求。

       性能指標也符合GB5170.5.-96《電工電子產品環境試驗設備基本參數檢定方法》的要求。

三、產品特點：

      1、機械結構：主要由控制面板、配電柜、保溫庫板、送風系統、加熱器、加濕器、冷凍機組等組合而成。

      2、采用庫板單元組合，內部容積可任意放大，拆裝方便，可依據客戶要求設計尺寸。

      3、庫板采用SUS#304不銹鋼板材質，外部采用SECC冷扎鋼板加烤漆處理，美觀大方；保溫層采用PU發泡或巖棉。

      4、控制系統采用進口可程式控制器，人機界面，可任意設定，使用方便。

      5、冷凍機組采用歐美進口壓縮機，并使用環保冷媒，采用二元式低溫回路系統設計，并于不同溫域采用不同壓縮機作功，

以增加設備使用壽命。

      6、內門裝有大觀察窗，可方便觀察供試樣品的試驗狀態。

      7、機體左側具一個（或者按要求多個）直徑50mm的測試孔，可供外接測試電源線或信號線使用。

      8、采用進口風扇馬達+耐高低溫之鋁合金循環風扇，利用高品質離心風機強力送風循環，避免任何死角，可使測試區內溫度分布均勻。

      9、裝有先進的安全、保護裝置－漏電斷路器、超溫保護器，缺相保護器，斷水保護器

四、型號及指標

     1、溫度范圍：標準配置85℃；最高試驗溫度150℃；

     2、最低試驗溫度：-10℃/-20℃/-40℃/-60℃/-70℃

     3、濕度范圍：20～98%RH（外加工業除濕機可做低濕10%）

     4、溫度波動度：±0.5℃

     5、溫度偏差：±2.0℃

     6、濕度偏差：±3.0%RH(>75%RH),±5.0%RH(≤75%RH)※4

     7、升溫時間：20→+85℃60分鐘以內

     8、降溫時間：+20→額定極限低溫60分鐘以內/90分鐘以內/120分鐘以內

     9、調溫調濕方式：BT(H)C平衡調溫(調濕)方式

   10、使用環境溫度：+5～+35℃

   11、室體材料：聚氨酯泡沫塑料復合拼裝板(外壁為噴塑鍍鋅鋼板,內壁為不銹鋼板)

   12、加熱器：鎳鉻合金電加熱器

   13、加濕器：不銹鋼鎧裝加熱器(蒸汽加濕或水盤加濕)※4

   14、風機Fan：離心風機

   15、制冷方式：機械壓縮單級制冷或機械壓縮二元復疊制冷(水冷※5)

   16、制冷壓縮機：全封閉壓縮機或半封閉壓縮機

   17、制冷劑：HCFC-22或HCFC－22/HFC-23

   18、制冷換熱器：翅片式換熱器,不銹鋼釬焊板式換熱器

   19、濕度系統：配備多級過濾反滲透純水裝置（用戶提供自來水）或用戶提供電阻率不低于500m的蒸餾水

   20、冷卻循環水：供水壓力：0.2-0.4Mpa；水溫：≤30℃

   21、電源：電熱玻璃觀察窗,引線孔(￠80mm),照明燈,累時器

五、產品概述：

       0℃恒溫恒濕測試設備工作原理適用于大型零件、半成品、成品及藥業等進行加速濕熱試驗、交變濕熱試驗、

恒定濕熱試驗，也可以做高低溫例行試驗、低溫儲存，以便對產品在試驗中擬定的環境條件下性能、行為作出分

析與評估。
